환경시험장치

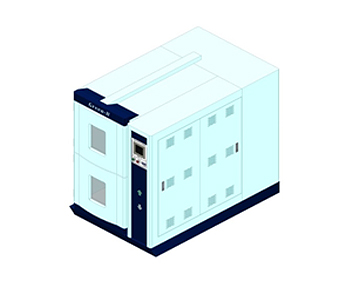

열충격시험기
시료의 상하 이동 시스템 일체화 구조
기존 공기압에 의한 이동 방식은 설치장소에 Air가 필요한 불편함 초래와
부가적 Air 설비 불안정한 경우 열충격 시험기 운영에 영향 가능성 존재함.
기기 본체에 내장된 상하 이동시스템 전원 공급만으로 모든 기능 사용
상하이동 시스템은 리니어 축 방식으로 정확한 동작을 구현 설계
국제 규격의 전동 모터를 사용 우수한 내구성 및 장기간 안정적 사용
구조 기능적 특징
Hot /Cold 시험 동작 표시 기능으로 기기 동작 상황을 먼거리에서 직관적으로 파악할 수 있어서 편리
밀폐 및 단열이 우수한 챔버구조로 장기간 안정된 시험 환경을 제공하며, 에너지 손실을 최소화 하여 비용 절감
기기가 최대 온도로 동작하더라도 기기의 표면 온도가51℃를 넘지 않아 사용자 안전
Door 기밀성 지침 만족
Door 잠금 장치가 기본으로 포함
Hot /Cold Zone 개별 Door 형태로 시료의 적재/확인 및 유지보수 편리
최적화 전용 컨트롤 시스템
5.7” 컬러 터치 스크린
직관적인 화면구성으로 쉽고 편리하게 조작
120개 패턴 프로그램 기능
최대 999시간 59분 59초 설정가능
패턴주기,실험시간,전체시간 표시
PID 제어로 정밀한 온도 제어
예열/예냉 온도 설정 기능
제상동작 설정 기능
그래프 표시 기능
내부 메모리 및 SD카드 저장 기능
예약 운전 기능
RS2332e,RS485 통신으로 PC연결 제어
PC 제어용 소프트웨어 기본 포함
데이터의 저장,보고서 작성시 편리
사용 편의적 특징
디지털 레코더기 기본으로 포함되어 데이터의 관리에 편의성 부가
Cable Port (Φ50mm)가 기본 포함되어 시험체와 외부기기 연결이 편리
Cable Port의 추가 및 크기 변경 가능 (별도 옵션으로 협의 진행 가능)
Stainless steel 재질의 타공 선반은 상하 이동 및 급격한 온도 변화에도 변형이 없는 우수한 내구성
타공 선반은 시험체 크기에 따라서 편리하게 높이 조절이 가능한 구조
고객의 시험체에 적합한 선반 제작은 변도 옵션으로 협의 진행 가능
향상된 안전 기능
전자식 과열 온도 차단 시스템 (OT Over Temperature Limiter )
독립된 정밀 온도센서 및 컨트롤러로 구성 보다 안전하고 확실한 과열 온도 차단 구현
일반식 과승 온도 차단 시스템 (B-OT Backup Over Temperature Limiter )
전자식 시스템 고장에 대비한 백업장치
전자적 오류에도 과열 온도 차단 구형
기기의 과전류 및 누전 차단
전면부에 비상 정지 버튼
냉동기의 동작전류 과부하시 자동 정지
냉동기 온도 과열시 자동 정지
냉매 압력 (고압/저압) 이상시 자동정지
제작사양 ONE CHAMBER (FAST RATE CHAMBER) 14℃/MIN
| MODEL | BK-TSI-500 | BK-TSI-700 | BK-TSI-1000 |
|---|---|---|---|
| Temp, Range | -70℃ ~ +200℃ | ||
| Humid, Range | 30~98%RH | ||
| Inside Dimension | 500 x 600 x 500 | 700 x 800 x 700 | 1000 x 1000 x 1000 |
| Temp, Constancy | ±0.5℃ | ||
| Material | Interior STS 316 | ||
| Exterior STS 304 of SS41 color coating | |||
| Insulation | glass wool & poly-urethane | ||
| comressor high pressure,compressor over current protector | |||
| Heating Rate | 3℃/min,,max, 14℃/min, -65℃ → +180℃ --- 17.5min | ||
| Heating Rate | 3℃/min,,max, 14℃/min, +180℃ → -65℃ --- 17.5min | ||
| Accessory | Viewing system | ||
| Cable port | |||
| Interrior lamp | |||
| Self timer | |||
| Safety device | Earth leakage breaker | ||
| High & Low pressure switch | |||
| Over heat breaker | |||
| Temp & Humidity heater breaker | |||
| Shot circuit breaker | |||
| Protecton fuse | |||
제작사양 TWO ZONE CHAMBER (BASKET 이동식) 49℃/MIN
| MODEL | BK-TS2-300 | BK-TS2-500 |
|---|---|---|
| Twst area Dimension(mm) | W)300 X D)350 X H)300 | W)500 X D)500 X H)500 |
| Sample loading weight | Max 25kg | Max. 50kg |
| Temp. Range | Hot chamber+50℃ to +180℃ | Cold chamber-70℃ to -10℃ |
| Heat – Up time | Appox. 5min. from -65℃ to +180℃ | |
| Pull – Down time | Appox. 5min. from +180℃ to -65℃ | |
| Operation method | Auto controled by programable controller | |
| Temperature recording system | 100mm point hybrid recorder | |
| Power source | AC 220V / 380V 3 Φ 60HZ (50HZ) | |
| Map.Load current | 40A | 100A |
| Total chamber weight | Approx. 550kg | Approx. 700kg |
| Driving method | Air cylinder elevation or wipe elevation system | |
| Safety devices | Circuit breaker | |
| Over heat protector for heating chamber | ||
| Over cooling protector for refrigeration system | ||
| Various fuses | ||
| Motor overload relay | ||
| Alarm mode | ||
제작사양 THREE ZONE CHAMBER (시료고정식 OR 시료 이동식) 49℃/MIN
| MODEL | BK-TS3-300 | BK-TS3-500 |
|---|---|---|
| Twst area Dimension(mm) | W)350 X D)350 X H)350 | W)500 X D)500 X H)500 |
| Sample loading weight | Max 25kg | Max. 50kg |
| Temp. Range | Hot chamber+50℃ to +180℃ | Cold chamber-70℃ to -10℃ |
| Heat – Up time | Appox. 5min. from -65℃ to +180℃ | |
| Pull – Down time | Approx. 5min.from +180℃ to -65℃ | |
| Operation method | Auto controled by programable controller | |
| Temperature recording system | 100mm 6point hybrid recorder | |
| Power source | AC 220V / 380V 3 Φ 60HZ (50HZ) | |
| Map.Load current | 60A | 130A |
| Total chamber weight | Approx. 700kg | Approx. 850kg |
| Driving method | Damper of air cylinder system | |
| Safety devices | Circuit breaker | |
| Over heat protector for heating chamber | ||
| Over cooling protector for cooling chamber | ||
| High-low pressure switch for refrigeration system | ||
| Various fuses | ||
| Motor overload relay | ||
| Alarm mode | ||
