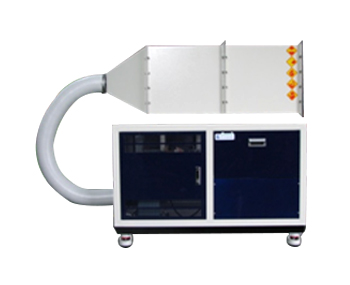

풍동시험기
* 실험대상물을 풍동실험 장치에 장착하고 실험 대상물에 바람을 불어 그 물체에 작용하는 공기 역학적 특성을 측정하기 위한 장비로 다음과 같은 구성으로 만들어 진다.
- 풍동장치 본체 : 외함 및 노줄 장치로 구성.
- 송풍장치 : 송풍기,인버터, 전동 댐퍼등으로 구성.
- 계측장치 : 공기의 흐름과 압력을 측정하기 위한 장치로 차압계, 대기압계, 온,습도계 RPM미터로 구성.
- 컨트롤시스템 : 중앙집중방식으로 19인치 렉을 사용함 PLC. 계장부품, 시그널 컨버터, 전원장치로 구성
- 데이터 관리시스템 : 제어프로그램 NI사의 랩뷰로 제작
- 고온 풍량 공급장치 : 실험 대상물을 고온으로 실험할 경우 설치
- 장비의 구성은챔버 본체, 공기 순환 장치, 가열장치, 제어 장치등으로 구성
FAN PERFOMANCE TESTER
- AMCA 규격에 의한 BLOWER 및 FAN UNIT의 풍량 및 정압 특성을 실험하는 장치로서 MULTI NOZZLE을 이용하여 풍량을 자동과 수동으로 측정하고 보조 송풍기 및 전동 DAMPER에 의하여 임의의 정압으로 시험 가능하도록 한 장치이다.
- 계측은 PERSONAL COMPUTER 를 이용하여 자동적으로 행하여지고 계측 종료 후 각 특성 및 성능을 계산하여 시험결과를 그래프로 나타내고
출력한다. - 고온 풍량 공급장치로 RT-100 °C 의 열풍을 공급하여 실험할수 있다.
제품사양
MODEL | BK-BCF-100 |
---|---|
측정범위 | 풍량범위 2~100 CMM |
정압범위 0~100MMAQ | |
회전수 0~10,000RPM | |
장치형식 | 흡입 및 압입 겸용 |
풍동본체 | 외부 : SS41 1.2T (지정색 도장), 내부 : STS304 1T |
송풍장치,DEMPER | 다익 송풍기 : AS-110 5.5KW, 진동 댐퍼 (가속도 모터 컨트롤) |
NOZZLE 직경 | W40*1EA, W60*1EA, W90*1EA, W140*4EA (4종 * 7EA) |
노증차압,시료차압센서 | 노즐차압 : SET 27B, 시료차압 : FOC352 |
온,습도(HUMID) | 온도 : THERMO COUPLE T – TYPE 습도 :GHD-20 (직독식) |
고온풍량공급장치
챔버크기 | W) 1900 H)1900 D)2500MM |
---|---|
챔버 외함 재질 | 외부 : SS41 1.2T (지정색 도장) / 내부 : STS304 1T |
고온 공조장치 | 방식 : 상부 토출 하부 흡입방식 / 공기 순환 모터 : 3상 유도 전동기 |
가열장치 | 방식: 전기 히터 방식 SSR제어 / 히터 : 에어로 핀히터 30KW |
온도컨트롤러 | 삼원테크 ST570 |
온도센서 | PT 100옴 |
온도범위 | RT 100℃ |
온도분포정도 | ±0.3℃ |
안전장치 | 누전차단기, 모터 과부하 계전기 , 과열 온도 차단기, 경보장치 |
풍동에 공급되는 최대 풍량 | 100CMM |
WIND TUNNEL SYSTEM
풍동장치 | Air flow 방식 : 공기토출방식 (push type) |
---|---|
공기흡입방식(inhale type) | |
공기 순환방식 (circulation type) | |
풍량 측정 방식 : NOZZLE에 의한 차압 변환 방식 | |
풍량 제어 방식 : RPM 회전수 제어 (inverter 채용) | |
챔버 (풍동 본체) : NOZZLE PLATE | |
Nozzle | |
Nozzle 개폐장치 : 자동, 수동 | |
정류장치 : honycomb, mesh, 타공판 채용 | |
주요 재질 : ss41,sts304, aluminum | |
시료장착대 | |
온수공급 및 순환장치 | 사양에 의거 |
OIL 공급 및 순환장치 | 사양에 의거 |
계측장치 | 온도,습도,차압,유량,전압,전류,회전수,대기압 등 |
Data acquisition system | 사양에 의거 |
